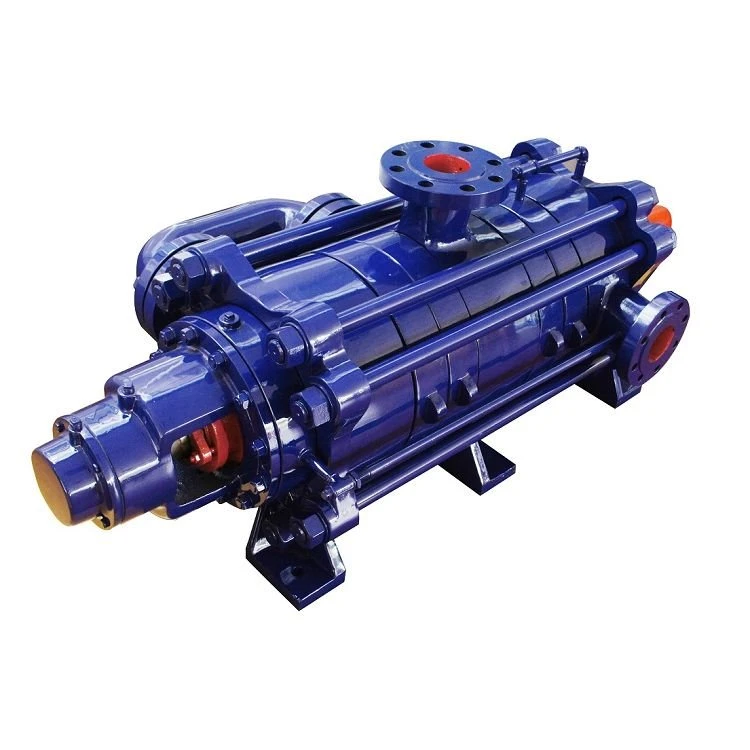

Mine Multistage Centrifugalpumpe

Produktintroduktion:

Mine Multistage Centrifugalpumperne blev skabt baseret på den avancerede teknologi, der blev introduceret, indtaget og absorberet; de er egnede til at transportere rent vand og materialer, der har egenskaber, der ligner rent vand på et fysisk og kemisk niveau. Partikelstørrelsen af ​​faste uopløselige stoffer er mindre end 2 mm, og volumenet overstiger ikke 0.1c/o pr. volumenenhed. 15 grader til 180 grader er området for multi-trins minedrift centrifugalpumpens medium temperatur. Derudover er flertrins centrifugalpumpens driftstryk 3,0 MPa. Den omgivende temperatur og den relative luftfugtighed skal begge være mindre end eller lig med henholdsvis 40 grader og 95 grader.

Funktioner

Mine Multistage Centrifugalpumperne er stabile og pålidelige under drift, og de har høj effektivitet og overlegen kavitationsydelse. Den bruger den hydrauliske model af de statsanbefalede højeffektive energibesparende produkter, som har fordelene ved høj effektivitet, let ydeevne, sikker og stabil drift, lav støj, lang levetid og ligetil installation og vedligeholdelse.

Mine Multistage Centrifugal Pumps' flowdele er sammensat af slidbestandigt duktilt jern eller støbestål, blandt andre materialer, for at sikre deres høje effektivitet, energieffektivitet, brede ydeevneområde, stabil drift, lav støj, lang levetid og lette installation og reparation. Ved at ændre materialet i flowsektionerne, tætningen eller tilføje kølesystemer osv., kan flertrins centrifugalpumpen transportere varmt vand, olie, ætsende eller slidende medium.

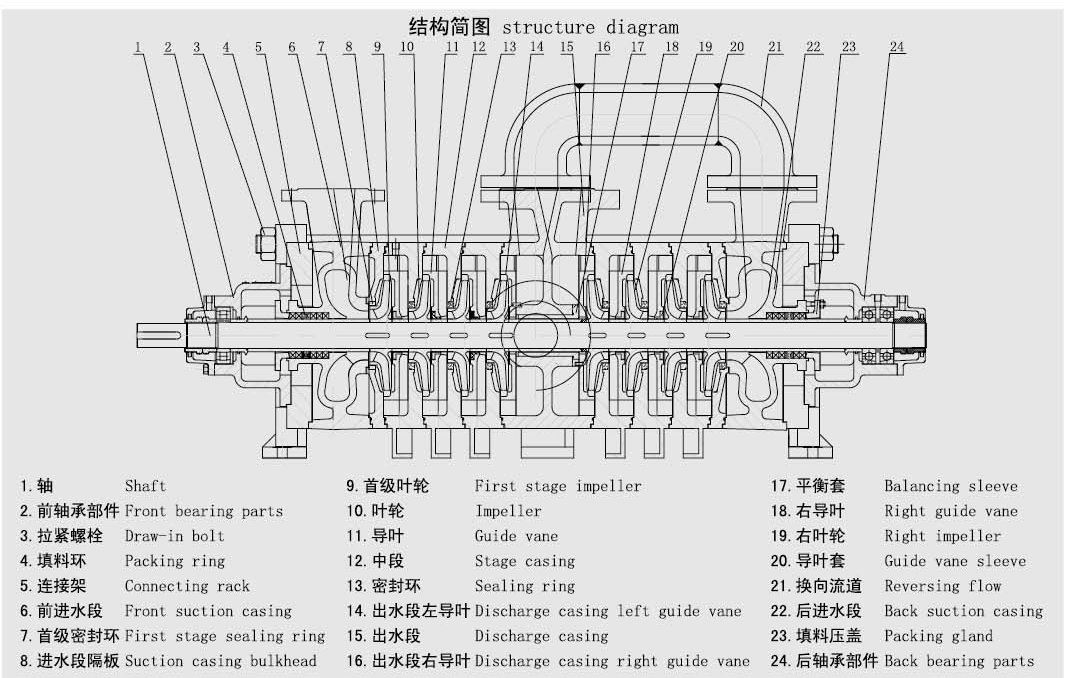

Struktur og arbejdsprincip:

1. MD (P) pumpen er en segmenteret centrifugalpumpe med et enkelt sug og mange trin. Den forreste vandsektion, lodret opad, er der, hvor sugeindløbet er placeret. I henhold til kravene til den faktiske brug kan den også omdannes til en vandret stilling. Pumpens udløb er placeret lodret opad på udløbsdelen, som er placeret i midten af ​​enheden. Spændebolte bruges til at forbinde pumpens forbindelsesramme, forreste vandsektion, midtersektion, udløbssektion og bagerste vandindtagssektion. Afhængigt af brugerens behov kan liften hæves eller sænkes.

2. Struktur og arbejdsprincip for hoveddele

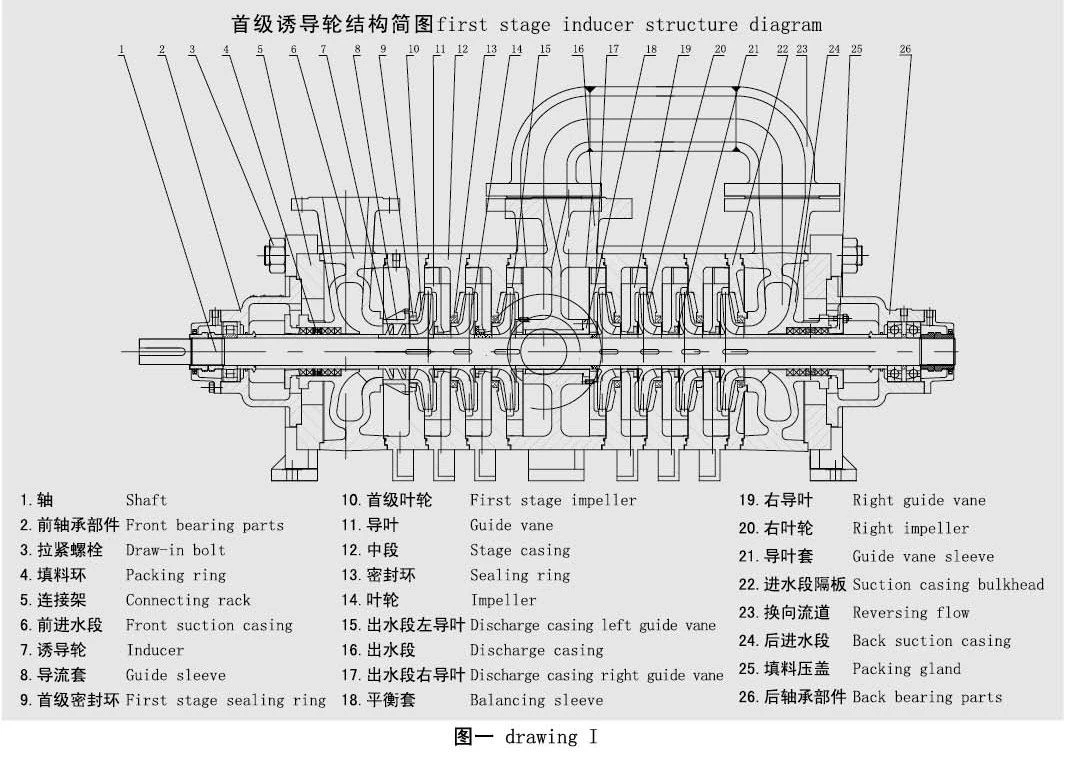

⑴ hoveddele af vandpumpen: forreste vandsektion, udløbssektion, bagerste indløbssektion, ledeskov, højre ledevinge, venstre ledeskov på udløbssektionen, højre ledeskov på udløbssektionen, midtersektion, pumpehjul, højre pumpehjul, aksel, balance tromle, forreste positioneringsmuffe, bageste positioneringsmuffe, forbindelsesramme, reverseringskanal osv.; Rotoren er sammensat af pumpehjul, højre pumpehjul, balancetromle, pumpehjulsholderbøsning, forreste positioneringsmuffe, bageste positioneringsbøsning og andre dele installeret på akslen. Rotorens drivende ende er understøttet af et rulleleje, enden er anbragt ansigt til ansigt med et diagonalt kontaktkugleleje, og lejet er smurt med fedt.

(2) Den forreste vandsektion, den bagerste vandindløbssektion, den midterste sektion, den højre ledevinge, den venstre ledeskov på udløbssektionen, den højre ledeskov på udløbssektionen, den omvendte strømningskanal og udløbssektionen udgør arbejdskammeret i pumpe. Den aksiale side er der, hvor væsken kommer ind. Lavtrykstrin er placeret i begge ender for at mindske trykket fra akseltætningen. Under drift er de aksiale kræfter, der virker på hvert par symmetrisk arrangerede skovlhjul, modsatte, som kan forskyde hinanden for at afbalancere de genererede aksiale kræfter.

⑶ ① akseltætning: der skal anvendes blød pakning til tætning, og tætheden af ​​pakningen skal være passende, så væsken kan udskilles dråbe for dråbe.

② transmission: pumpen drives direkte af motoren gennem den elastiske kobling; Set fra motorens retning roterer pumpen med uret.

③ leje: rulleleje er vedtaget i drivenden, og et diagonalt kontaktkugleleje er vedtaget i enden.

④ tætningsring: forhindre højtryksvand i vandpumpen i at lække tilbage til indløbsdelen og kan udskiftes efter slid.

⑤ balancetromle: installeret efter sidste trins pumpehjul, roterer den med rotoren, og den ydre cirkulære overflade af balancetromlen danner et radialt mellemrum med den indre huloverflade på balancebøsningen.

⑥ forreste og bagerste positioneringsmuffer: ved de to pakningskamre kan de udskiftes efter slid.

⑷ arbejdsprincip: pumpeakslen roterer under motorens drev for at arbejde på væsken for at øge dens energi, således at den nødvendige mængde væske sendes til den nødvendige højde eller tryk fra sugetanken gennem gennemstrømningsdelene af pumpen.

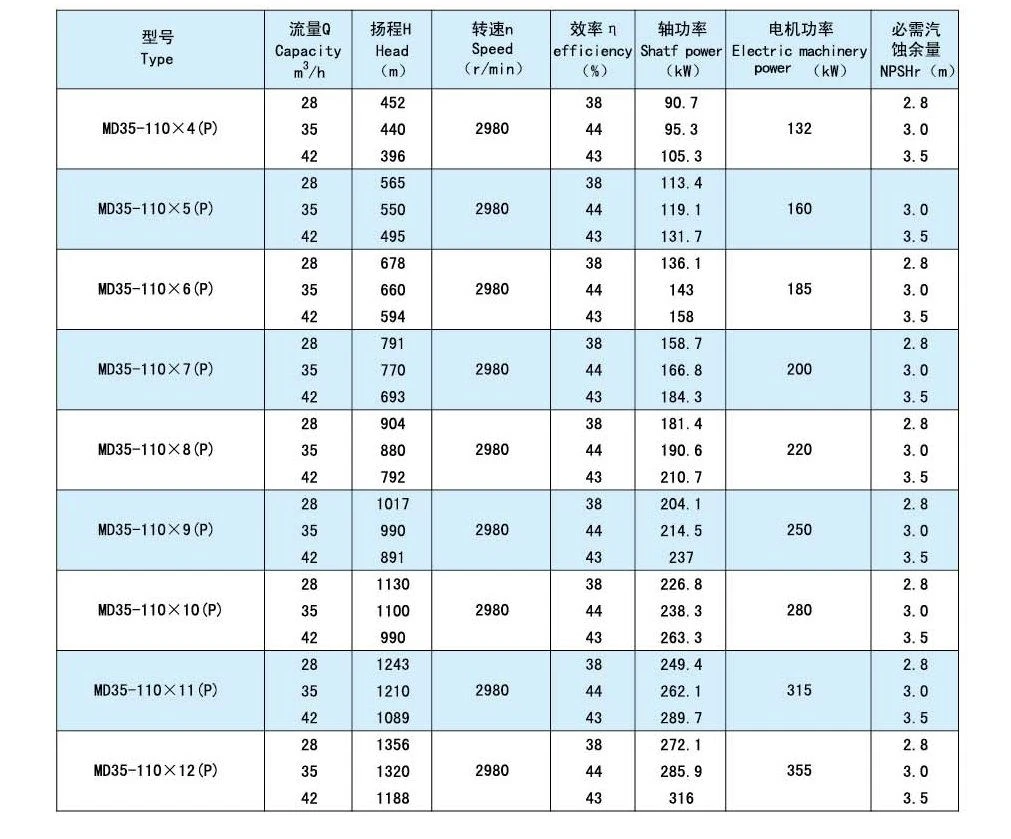

model betydning:

for eksempel: md100-80 × 8 (P) MD: slidstærk flertrins centrifugalpumpe til kulmine 100: flow 100m3 / h 80: enkelttrinsløft 80m 8: trin (P): balanceret type
