Dykmotorpumpe i rustfrit stål

Dykmotorpumper fra QJ(R)-serien er et eksempel på et energibesparende produkt, der overholder NEMA eller nationale standarder. Det er det primære apparat til at udvinde vand fra dybe brønde.

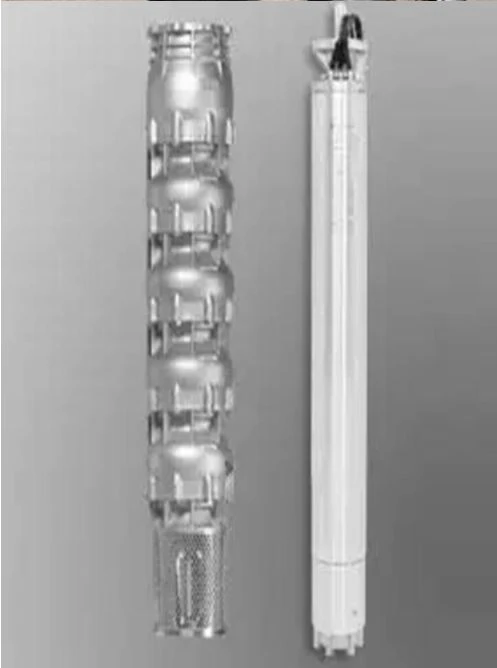

QJ(R)-seriens dykpumpesæt inkluderer en dykmotor af YQS-typen og en QJ(R) dykpumpe, der er koblet sammen for at arbejde i et dybt hul. Et kontrolpanel, der har overbelastning, kortslutning, fasefejl og andre beskyttelsesfunktioner, styrer pumpesættet. I nærheden af ​​brønden er der installeret et kontrolpanel.

Skålen og pumpehjulet er monteret på akslen med spændetange eller nøgler, og segmenterne er forbundet og holdt på plads med bolte eller flade fastgørelseselementer. En kontraventil er installeret oven på pumpen (der er ingen kontraventil til pumpen med nedre hoved);

Rotoren holdes på linje af et vandsmørende styreleje, et vandsmørende leje bærer den nedadgående kraft, en sandskærm er installeret, og en membran til trykjustering er en del af strukturen af ​​typen YQS dykmotor. Se betjeningspanelets betjeningsvejledning for mere information om strømindgangen og tilslutningsdiagrammer og elprincipdiagrammet.

Fremragende egenskaber ved denne dykmotorpumpe inkluderer enkel struktur, lille størrelse, let, praktisk at installere og vedligeholde, pålidelig og sikker drift, høj effektivitet osv.

Ved at bringe vand nedefra til overfladen, bliver det ofte brugt i gårdvanding, vandforsyning-dræningssystemer til fabrikker og miner og forsyner mennesker og dyr med drikkevand på plateau eller bakkede steder. Den har en høj løftehøjde, som en langakslet dybbrøndspumpe ikke kan nå og kan erstatte en langakslet dybbrøndspumpe. Ved at ændre materialet kan denne pumpe også bruges til foråret og i havvand. Den indstillede laveste frekvens bør ikke være mindre end 25Hz, hvis pumpesættet styres af frekvensoverførsel. Et styrekappe til motoren bør færdiggøres, hvis pumpesættet betjenes i åbent vand for at forbedre motorens køletilstand.

Driftsbetingelser:

1. Trefaset, 50Hz, 380V-415V, 5 procent, AC-strømkilde. Inden du bestiller, bedes du angive eventuelle yderligere strømkilder.

2. Destilleret vand bør bruges til at fylde motoren (eller rent vand).

3. Pumpeaggregatet skal være nedsænket under den dynamiske vandstand, med minimum 3 meter adskillelse af motoren fra brøndens bund. Pumpeaggregatets neddykkede dybde kan dog ikke gå dybere end 70 meter.

4. Vandet bør ikke opvarmes til over 30 grader.

5. Vægtforholdet mellem faste ting bør ikke være højere end 0,01 procent .

6. Vands PH-niveau bør variere fra 6,5 ​​til 8,5.

7. Der må ikke være mere end 1,5 mg/l H2S i vandet.

8. Klorindholdet i vand bør ikke overstige 400 mg/l.

Bemærkninger: 1. Virksomheden kan levere brøndsænkelige pumper, der overstiger ovennævnte flow og løftehøjde.

2. Når dykpumpen bruges i stor diameter (pool), skal den tilføjes en deflektor. Vær opmærksom på det, når du vælger type.

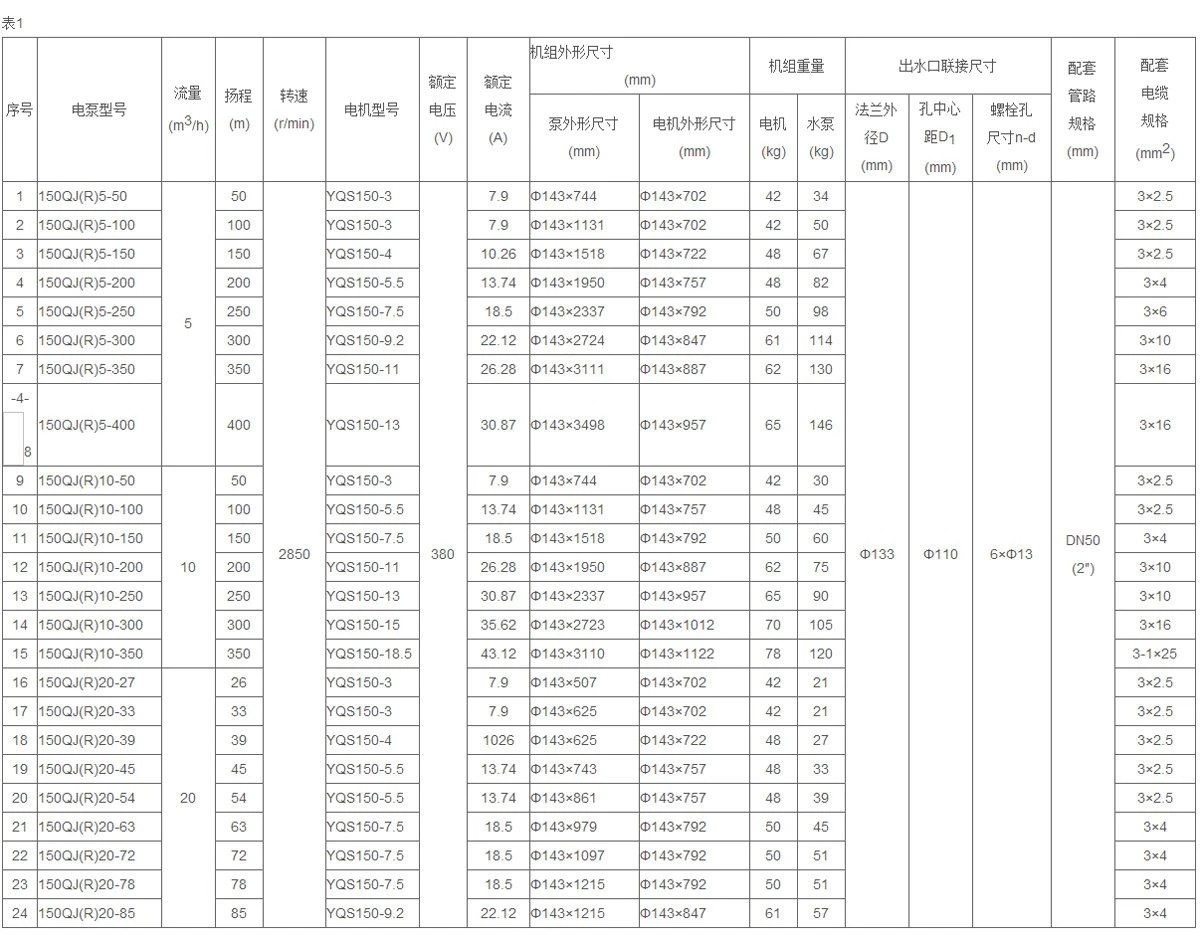

3. Virksomheden tilbyder brøndsænkelige pumper fremstillet af forskellige rustfrit stål, nodulært støbejern og andre materialer. 4. Følgende grundlæggende retningslinjer bruges af industrien til at matche motor- og vandpumpeeffekten: (1) Den matchende motor er en motor i yqs200-serien med samme effekt, når den matchende motoreffekt for 250QJ (R) pumpen er s25kw. (2) Støttemotoren til en 300qj (R) pumpe er en yqs250 serie motor med samme effekt, når støttemotorens ydelse er mindre end 100kW.

Hvis kunden har specielle krav, kan den matches efter motormodellen med samme grundnummer. Virksomheden har ret til at ændre denne manual. Hvis der er ændringer, vil det ikke blive kommunikeret særskilt.
