Der findes mange typer elektriske dykpumper, og de mest almindeligt anvendte i brøndvanding er oliefyldte og vandfyldte elektriske dykpumper. Med QJ-seriens dybt vands dykpumpe som et eksempel, introducerer denne artikel kort strukturen af dybbrønds dykpumper.
Strukturen af en dyb brønds dykpumpe består hovedsageligt af en vandpumpe, en elektrisk motor, et indløb og en tætningsanordning, som vist på figuren.
Vandpumpen er placeret i den øvre ende af den nedsænkelige elektriske pumpe, hovedsageligt sammensat af pumpehjul, styrehus, pumpeaksel, gummilejer og andre komponenter. Pumpeakslen og motorakslen er forbundet med en cylinderkobling. Løbehjulet er et centrifugalindkapslet pumpehjul, og for at forhindre vandpumpen i at vende under nedlukning er der monteret en kontraventil i den øvre ende.
Motordelen er placeret i den nederste ende af den nedsænkelige elektriske pumpe, hovedsageligt sammensat af komponenter som rotor, stator, styreleje, trykleje og trykregulerende film. Plast- eller statorviklingen er lavet af polyethylenisoleret nylonbeklædt vandtæt elektromagnetisk ledning. Det indre af motoren er fyldt med rent vand for at afkøle motorens lejer. En gummitrykregulerende film er installeret i bunden af motoren for at justere ændringerne i vandtrykket inde i kroppen forårsaget af motorens temperaturstigning.
Indløbs- og tætningsanordningen er placeret i midten af den elektriske dykpumpe. Tætningsanordningen er placeret i den øverste ende af motoren og består af en sandkastering og en skeletolietætning af frem- og bakanordningerne. Dens funktion er at forhindre sediment i at trænge ind i motorens indre.
Modelbetydningen af 200-QJ80-55/5 dyk brønds dykpumpe: 200- Den mindste brøndboringsdiameter, der er egnet til denne pumpe, er 200 mm; QJ dybt brønd dyk pumpe; 80- Nominel flowhastighed på 80m3/h; 55- Den nominelle samlede løftehøjde er 55 meter; 5 trin af vandpumpe.

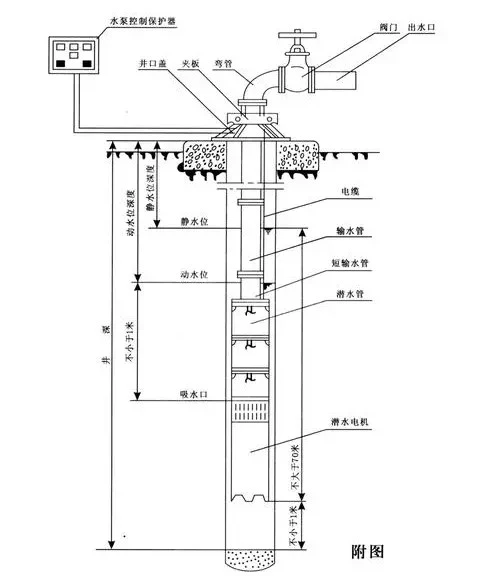

Det strukturelle diagram af dybbrønds dykpumpe er som følger:
