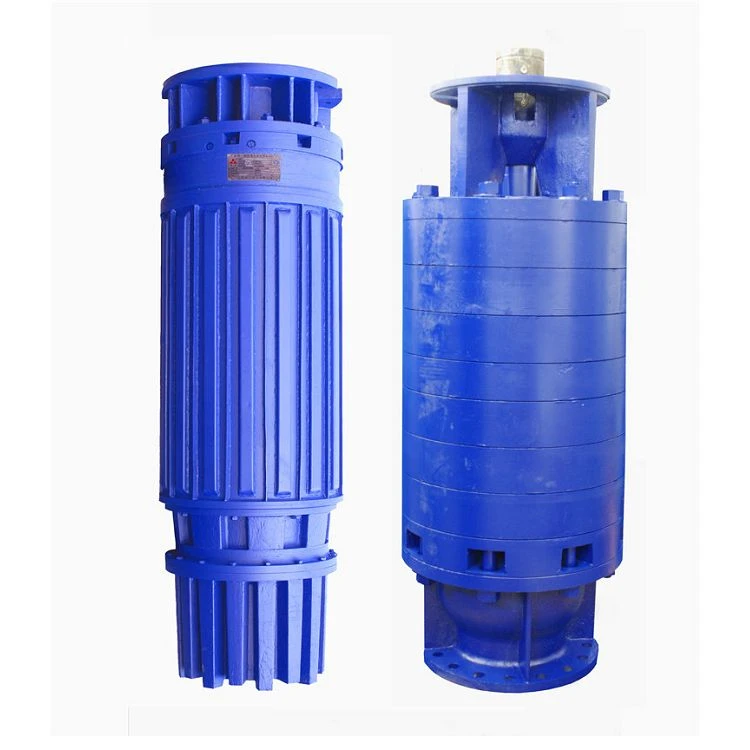

Mine flammesikker dyk sandpumpe

Produktintroduktion:

En flertrins centrifugalpumpe og en vandfyldt dyk trefaset asynkronmotor udgør BQS-seriens flammesikker nedsænket sandudledningspumpe. Implementer MT/T671-standarden, GB 3836.1 og GB 3836.2. Dens fordele i forhold til den konventionelle centrifugalpumpe inkluderer nem installation og vedligeholdelse, modstandsdygtighed over for fugt, sikker og pålidelig drift, stabil ydeevne, lav vibrationsstøj, høj effektivitet, kompakt design og billige driftsomkostninger. Flowguiden kan fastgøres til ydersiden af ​​enheden for at forbedre driftssikkerheden afhængigt af det faktiske applikationsmiljø. Motoren vil ikke briste eller producere elektriske gnister, mens den kører i vandet, fordi dens indvendige hulrum er fyldt med rent vand. Den elektriske pumpes motor og pumpe er adskilt.

Funktioner

BQS-serien af ​​mine flammesikre nedsænkelige sandpumper tager den integrerede struktur af motoren og vandpumpen. To mekaniske tætninger er indstillet mellem motoren og pumpehuset for at forhindre vand i at trænge ind i motorens indre hulrum. Fra den nederste ende af motoren bruger de "O"-tætninger, ring- og gummikompressionshylstre for at forhindre vand i at trænge ind i samleboksen. Et dæksel sættes uden på motorhuset, og vandet, der udledes fra pumpen, strømmer alt ud gennem mellemlaget mellem motorhuset og dækslet, hvilket realiserer karakteristikaene for vandkøling af motoren og dermed sikrer, at vandpumpen kan køre i dehydrering på kort tid, og kan automatisk dræne når der er vand. Sammenlignet med rentvandspumpen er sandpumpens pumpehjul tilsvarende forøget med en sandforebyggende ring, som kan udlede sand indeholdende faste partikler slaggespildevand og ikke påvirker effektiviteten.

Struktur

BQS-serien har to typer sugedesign: enkelt sug og dobbelt sug. Begge to typer pumper har to gruppe pumpehjul i ryg-mod-ryg position. For den dobbelte sugestruktur er sugning på toppen af ​​pumpen, og en anden er på bunden af ​​pumpen. I princippet er trykkraften nul, da de to sug er modsatte, og pumpehjulets tal er ens for to sider. For enkeltsugstypen har den enkeltsug i bunden af ​​pumpen. Hvis pumpehjulet er lige, er numrene på de to grupper det samme, og sugeretningen er den samme. Så trykkraften er nul. Hvis pumpehjulsnumrene er ental, er pumpehjulet med lavere sugning et trin mere, og det ekstra pumpehjul har balancehuller og en pålidelig balancering. Det kan for det meste afbalancere trykkraften, så tillidskraften er også næsten nul. Designene kan sænke motorlejets trykkraft og kan hjælpe motoren med at køre stabilt og forlænge levetiden.

Model

Bemærk: Hoved kan specificeres ved et-trins hoved × trin

Motorpumpen er Explore-proof type, mærket er "ExdbI"

detaljer

1. Trefaset strømforsyning med nominelle spændinger på 660, 1140, 6000 og 10000 volt og en tilladt spændingsbølge på 5 procent

3. Maksimal væsketemperatur: 40 grader; 2. tilladt miljøtemperatur: 0 grader –40 grader

4. PH-niveauet skal være 6–8.

6. Den maksimale nedsænkede dybde bør være mindre end 70m, og faststofindholdet bør være mindre end 2 procent.

7. Det anbefales at sætte lodret. Der er dog nogle applikationer, hvor en horisontal installationsplan er passende. Driftsmodellen fortsætter.

8. Pumpen kan bruges på et sted, hvor der er luftbåren eksplosiv gas, f.eks. Den er i stand til at arbejde i et gasfyldt miljø.

Den generelle anvendelsesbetingelse er som anført ovenfor. Pumpen skal specialfremstilles og produceres til unikke forhold.

Teknisk karakter

1. Et brugt benchmark

2. Nøglekarakteristika for BQS pumper

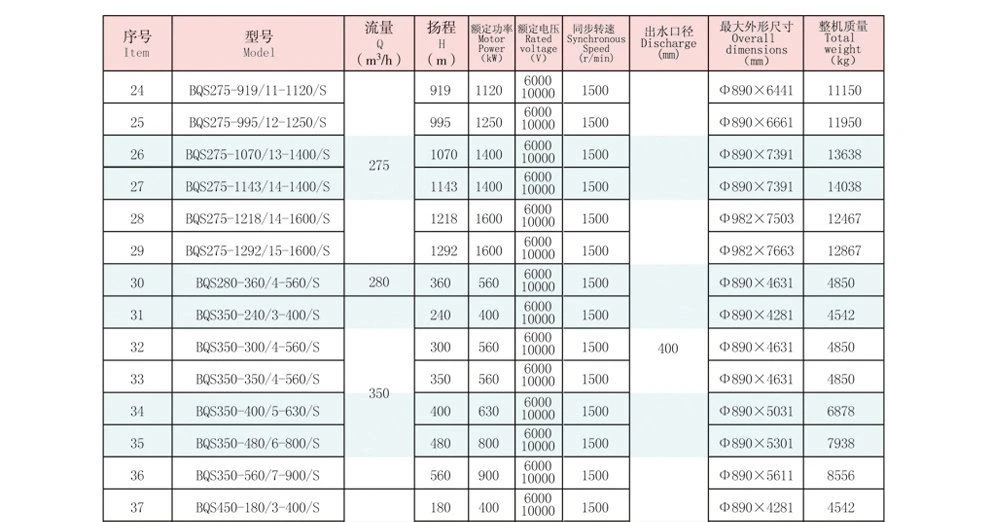

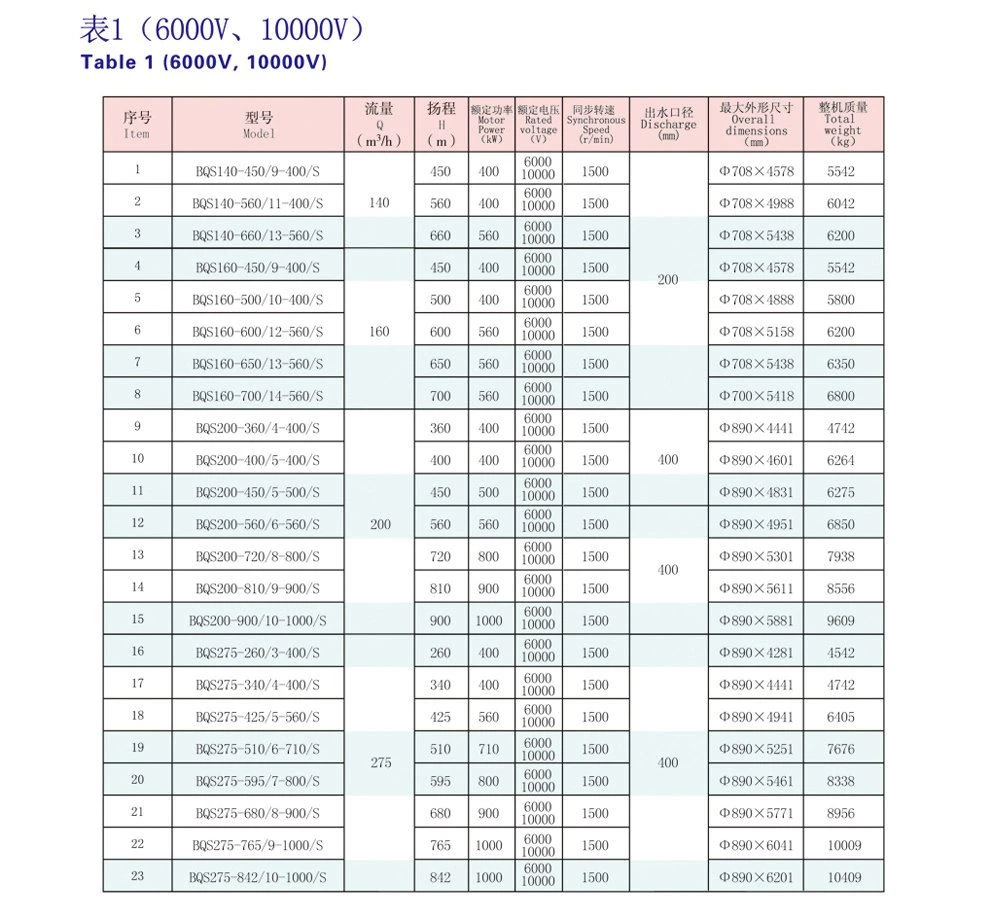

Tabel 1 viser de primære ydelsesmålinger for 6000V- og 10000V-pumperne, mens Tabel 2 viser dem for motoren.

Tabel 1 viser de primære ydelsesmålinger for 660V- og 1140V-pumperne, mens Tabel 2 viser dem for motoren.

Udbudsomfang

1. Motorpumpe: BQS serie pumpe, YBQ serie dykmotor, kølekappe, Sporvogn.

2. Rør: Kort rør, fremføringsrør, albue, tætningsskive, fittings, kontraventil til fremføringsrøret.

3. Kabel: Strømkabel og kabelforbindelsesmateriale.

4. Kontrolpanel: Kontrolpanel, Automatisk kontrolsystem.

Installationstype

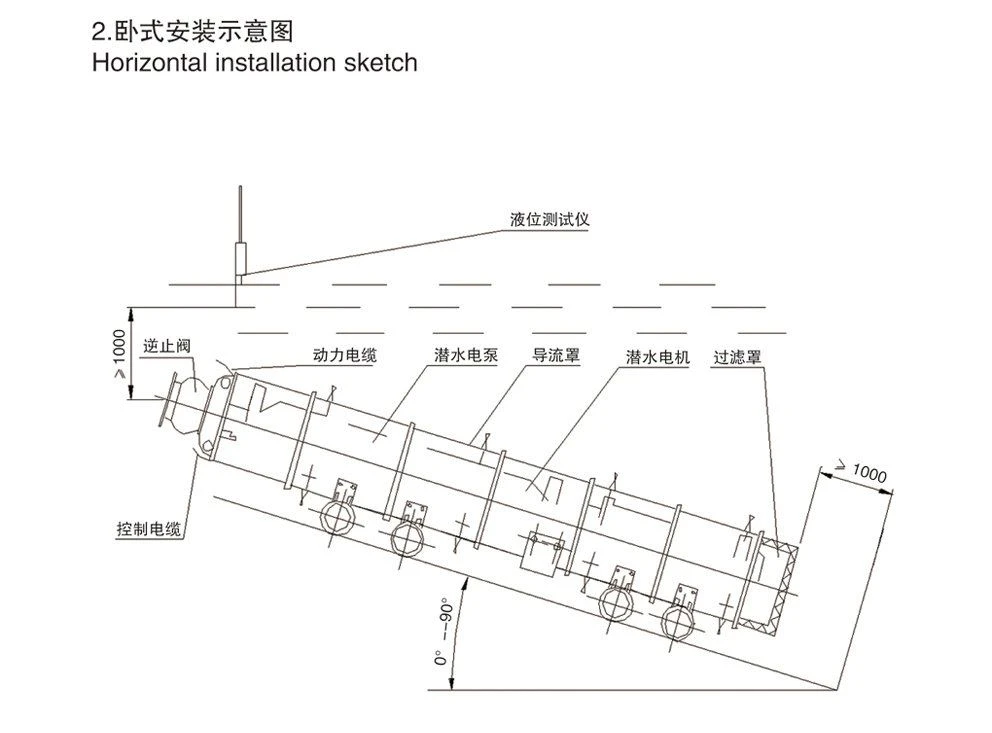

BQS-serien dykmotorpumpe har to typer installation: lodret og vandret. Det kan kombineres med sporvogn som komplet sæt af drænsystem til minedrift dræning formål. Skitsen som følger
