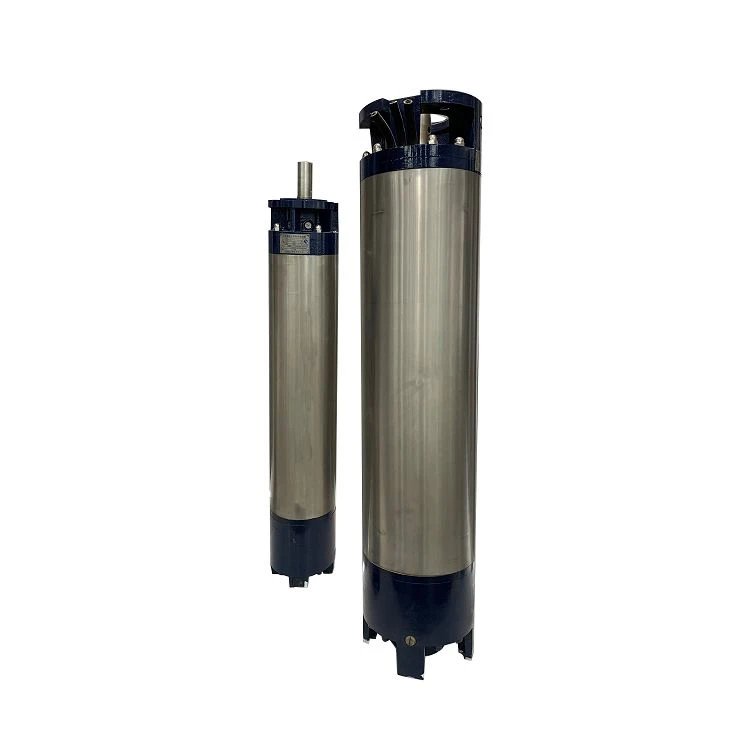

Dykmotor

Produkt oversigt:

denne serie af produkter er hovedsageligt sammensat af højeffektiv dykpumpe og permanent magnet dyk trefaset synkronmotor, som arbejder i vandet. Sammenlignet med den konventionelle QJ dykpumpe er dens største fordel høj effektivitet og energibesparelse. Motoren anvender permanent magnet nedsænkbar trefaset synkronmotor. Under driften af ​​motoren er ikke-excitationseffekttabet og rotorens kobbertab 3 ~ 5 procent højere end den specificerede værdi af GB / t2818 standard, og effektfaktoren er 5 ~ 10 procent højere. Samtidig har motoren høj startydelse og høj overbelastningskapacitet, og motorstyringsfunktionen kan realiseres ved at bruge generelt kontroludstyr. Strømningspassagedelene af vandpumpen, pumpehjulet og styreskallen er specielt designet eller fremstillet ved en speciel proces, og effektiviteten er 2 ~ 5 procent højere end værdien angivet i GB / t2816 standard. Det er en ny generation af energibesparende og effektivt pumpeudstyr.

Til din dykpumpe er YQS-seriens rustfrit stålhuse, vandsænkelige motorer produceret i overensstemmelse med ISO9001 kvalitetsstandarder. Disse motorer giver dig garanteret lang levetid uden behov for vedligeholdelse.

Produktionsfunktioner

1. Et bredt effektområde i et kompakt chassis, der til en overkommelig pris kan håndtere de fleste af dine applikationer

2. En oprullelig (vådviklet) induktionsmotor med viklinger, der er PVC/PE-isolerede

3. Speciel grafittryk og radiale lejer med høj kapacitet og vandsmøring er garanteret en lang levetid.

Komplet monteringsdimension på 4,6" og 8" i henhold til NEMA-standard.

5. 10" og 12" monteringsmål i overensstemmelse med europæisk standard.

6. Høj korrosionsbestandighed tilbydes af rustfrit stålhus og aksel.

7. Lave driftsomkostninger leveres af højeffektive elektriske design, der er garanteret af godkendte råmaterialer.

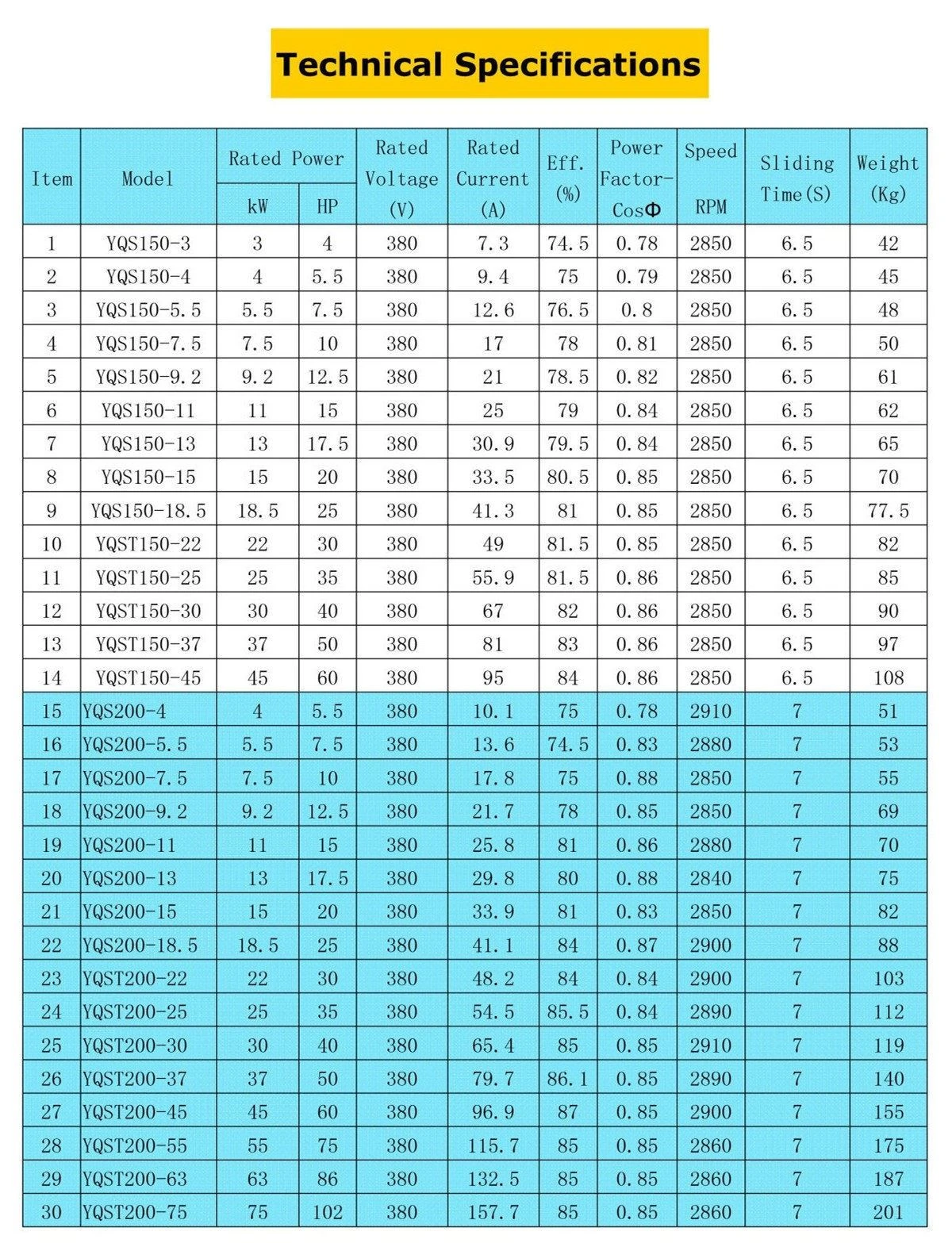

Specifikation

● Standard:

1. Strømforsyning: 3PH 380V/ 50HZ, 460V/60HZ.

2. Beskyttelse: IP58

3. Motorhus: Rustfrit stål AISI 304

4. Motoraksel: Rustfrit stål AISI 410

5. Øvre/nedre støtte: Husjern med elektroforesemaling eller rustfrit stål.

6. Udgangskabel: 3M for 15KW mindre 5M for 18,5KW over

7. Surroundvandtemperatur: mindre end 30 grader

● Mulighed

1. Star-Delta Start med anden spændingsstrømforsyning (kabelposition: 90 grader)

Mekanisk tætning 2.

3. Bronze nederste/øvre støtte

4. Yderligere materialer til skubbelejer er tilgængelige til forskellige driftsmiljøer.

5. Motorudtagskabel, fås i speciallængder To udtagskabler tilbydes til 5,5 KW og derover.

6. Speciel vikletråd til omgivelser med høj vandtemperatur.

Driftsbetingelser

1. Motoren skal være helt nedsænket i vand. Dybden af ​​nedsænkning er ikke mere end 70M og min. afstanden til bunden af ​​brønden bør ikke være mindre end 3M

2. Drift: Kontinuerlig (S1), Maks. Start/time: 20

3. Maks. Spændingsudsving: ±5 procent , Maks. frekvensudsving: ±1 procent , Maks. Faststofindhold i vand ikke mere end 0,01 vægtprocent

4. PH-værdi inden for 6.5-8.5

5. Rent vand eller frostvæske skal fyldes i motoren før drift.

Modelnomenklatur

F.eks.: Model YQST(R)200-45/4

YQS— Dykmotor til dyb brønd

T— Højt belastningsleje

R— For geotermisk vand

200— Min. Nå, Dia.

45— Motorkraft

4— 4 poler (NA for 2 poler)
